      永泰傳動機械

      JAI/JAII<69標>機架

      發布時間:2018-03-13    發布者:永泰傳動機械

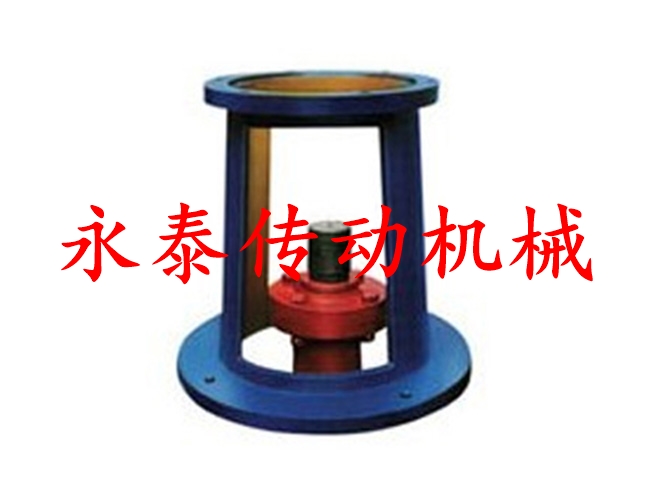

      JAI大法蘭機架<69標>,JAII<69標>機架

      JAI/JAII<69標>機架,機架本身無軸的支承點,攪拌軸是以減速機輸出軸的兩個支承軸為受力支點,可用于傳遞小功率,不受或只受較小軸向負荷、攪拌不太強烈的攪拌裝置。
      攪拌軸與減速機的聯接必須用剛性聯軸器,特別是以JQ型夾殼聯軸器為最佳。
      JAI大法蘭機架<69標>、JAII<69標> 機架適用于擺線針輪減速機的聯接,配剛性聯軸器,上聯軸器裝JA型直孔,下聯軸器裝A型直孔或B型錐孔,錐度為1:20的聯軸器。該機架無支承適用于反應器傳來的軸向力不大時使用。
      減速機配套機架的選用,原則上是根據減速機輸出軸徑的大小來確定機架型號,只要接口形式及安裝尺寸相符,減速機的輸出軸大小在一定范圍內可以對機架型號上下浮動。
      單支點機架,具備下列條件之一者,選用單支點機架為最佳。
      攪拌容器設置底軸承、作為一個受力支點;
      軸封本體設有軸承(包括剛性襯),作為一個受力支點(受力程度按軸封要求規定);
      攪拌容器內,軸中部設有導向軸承、作為一受力支點(即中間軸承)。
      當具備上述條件的攪拌軸、在選用單支點機架時,攪拌軸與減速機型號之間的聯軸器須選用HL型彈性 柱銷聯軸器。
      在實際應用中常用剛性聯軸器代替彈性柱銷聯軸器聯接攪拌軸與減速機出軸,取消底軸承或中間軸承等
      支點。這樣使用簡化了單支點支架的應條件,但只適宜于攪拌不強烈、功率較小,對軸承負荷較小的場合。這時聯軸器應選用GT型剛性聯軸器,以利軸向尺寸方面的微量調整,原則上不能用JQ型夾殼聯軸器,若采用夾殼聯軸器,則必須對支點的軸承結構進行變動,采用帶緊定的錐定調心滾子軸承,或者取掉夾殼聯軸器中的吊環,使攪拌軸的軸向位置有適當調整的余地。

      機架型號 減速機型號 輸入端接口 輸出端接口 H1 H2 H3 H4 d A型直孔 B型維孔
             Ⅰ220
      D D1 D2 h h1 n-d1 D3 D4 D5 h n-d2 d1 b d2 b
      JAⅠ0 B0 190 160 140 16 5 4-12 165 210 250 16 6-12 205 55 55 18 45 30 8
      JAⅠ1 B1 230 200 170 16 5 6-12 215 260 290 16 8-12 226 84 75 25 50 35 10 35 10
      JAⅠ2 B2 260 230 200 20 6 6-12 290 350 380 20 8-14 250 96 90 30 70 45 14 50 14
      JAⅠ3 B3 340 310 270 22 6 6-13.5 360 440 480 22 8-18 300 112 110 30 80 55 16 60 18
      JAⅠ4 B4 400 360 320 22 7 8-15 440 530 580 25 8-22 384 141 130 40 90 70 20 70 20
      JAⅠ5 B5 490 450 400 25 7 12-18 450 550 600 28 8-22 390 160 150 40 115 90 25 85 25
