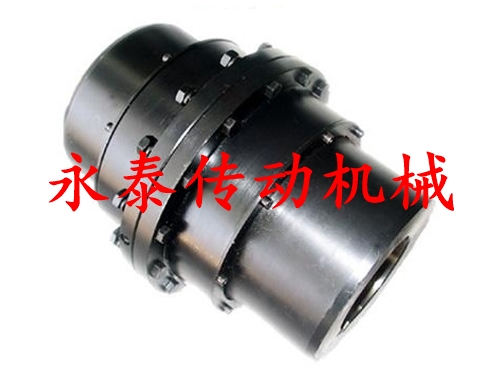

      GICL型-鼓形齒式聯軸器

      發布時間:2018-03-13    發布者:永泰傳動機械

      名稱:GICL型-鼓形齒式聯軸器
      描述:承載能力強。在相同的內齒套外徑和聯軸器最大外徑下,鼓形齒式聯軸器的承載能力平均比直齒式聯軸器 提高15~20%。
      標簽:GⅠCLZ型—鼓形齒式聯軸器 GⅡCLZ型—鼓形齒式聯軸器 CL型齒式聯軸器

      產品詳情:
      GICL型-鼓形齒式聯軸器(JB/T 8845.3-2001)屬于剛撓性聯軸器,齒式聯軸器是由齒數相同的內齒圈和帶外 齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形,所謂鼓形齒即為將外齒制成球面,球面中心在齒輪軸線上,齒側間隙較一般齒輪大,鼓形齒聯軸器 可允許較大的角位移(相對于直齒聯軸器),可改善齒的接觸條件,提高傳遞轉矩的能力,延長使用壽命。有角位移時沿齒寬的接觸狀態。具有徑向、軸向和角向等 軸線偏差補償能力,具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及維修周期長等優點,特別適用于低速重載工況,如冶金、礦山、起重運輸?shù)刃袠I(yè)、也適用于石油、化工、通用機械等各類機械的軸系傳動。
      鼓形齒式聯軸器的特點(與直齒式聯軸器相比有以下特點)
      1、承載能力強。在相同的內齒套外徑和聯軸器最大外徑下,鼓形齒式聯軸器的承載能力平均比直齒式聯軸器 提高15~20%;
      2、角位移補償量大。當徑向位移等于零時,直齒式聯軸器的許用角位移為1º,而鼓形齒式聯軸器的許用角位移為1º30'',提高50%,在相同的模數、齒數、齒寬下,鼓形齒比直齒允許的角位移大;
      3、鼓形齒面使內、外齒的接觸條件得到改善,避免了在角位移條件下直齒齒端棱邊擠壓,應力集中的弊端,同時改善了齒面摩擦、磨損狀況,降低了噪聲,維修周期長;
      4、外齒套齒端呈喇叭形狀,使內、外齒裝拆十分方便。
      5、傳動效率高達99.7%。 基于經上特點,目前,國內外已普遍以鼓形齒替代直齒式聯軸器。UMA生產的鼓形齒式聯軸器品種規格齊全,并符合相應的標準。 鼓形齒式聯軸器,其剛性大,有撓性,無彈性,故不適宜用于要求減振、緩沖及二軸對中要求嚴格的機械。
      型號 公稱扭矩 Tn(N·m) 許用轉速[n](r/min) 軸孔直徑d1、d2、dz 軸孔長度 D D1 D2 B A C C1 C2 e 轉動慣量(kg·m2) 重量
      Y Z1,J
      L
      GICL1 630 4000 16 18 19 42 - 125 95 60 115 75 20 - - 30 0.009 5.9
      20 22 24 52 38 10 - 24
      25 28 62 44 2.5 - 19
      30 32 35 38 82 60 15 22
      GICL2 1120 4000 25 28 62 44 144 120 75 135 88 10.5 - 29 30 0.02 9.7
      30 32 35 38 82 60 2.5 12.5 30
      40 42 45 48 112 84 13.5 28
      GICL3 2240 4000 30 32 35 38 82 60 174 140 95 155 106 3 24.5 25 30 0.047 17.2
      40 42 45 48 50 55 56 112 84 17 28
      60 142 107 35
      GICL4 3550 3600 32 35 38 82 60 196 165 115 178 125 14 37 32 30 0.091 24.9
      40 42 45 48 50 55 56 112 84 3 17 28
      60 63 65 70 142 107 35
      GICL5 5000 3300 40 42 45 48 50 55 56 112 84 224 183 130 198 142 3 25 28 30 0.167 38
      60 63 65 70 71 75 142 107 20 35
      80 172 132 22 43
      GICL6 7100 3000 48 50 55 56 112 84 241 200 145 218 160 6 35 35 30 0.267 48.2
      60 63 65 70 71 75 142 107 4 20 35
      80 85 90 172 132 22 43
      GICL7 10000 2680 60 63 65 70 71 75 142 107 260 230 160 244 180 4 35 35 30 0.453 68.9
      80 85 90 95 172 132 22 43
      100 212 167 48
      GICL8 14000 2500 65 70 71 75 142 107 282 245 175 264 193 5 35 35 30 0.646 83.3
      80 85 90 95 172 132 22 43
      100 110 212 167 48
      GICL9 18000 2350 70 71 75 142 107 314 270 200 284 208 10 45 45 30 1.036 110
      80 85 90 95 172 132 22 43
      100 110 120 125 212 167 5 49
      GICL10 31500 2150 80 85 90 95 172 132 346 300 220 330 249 5 43 43 30 1.88 157
      100 110 120 125 212 167 22 49
      130 140 252 202 29 54
      GICL11 40000 1880 100 110 120 125 212 167 380 330 260 360 40 6 29 49 40 3.28 217
      130 140 150 252 202 54
      160 302 242 64
      GICL12 56000 1680 120 125 212 167 442 380 290 416 313 6 57 57 40 5.08 305
      130 140 150 252 202 29 55
      160 170 180 203 242 68
      GICL13 80000 1530 140 150 252 202 482 420 320 476 364 7 54 57 40 10.06 419
      160 170 180 302 242 32 70
      190 200 352 282 80
      GICL14 112000 1300 160 170 180 302 242 520 465 360 532 415 8 42 70 40 16.774 594
      190 200 220 352 282 32 80
      GICL15 160000 1180 190 200 220 352 282 580 510 400 556 429 10 34 80 40 26.55 783
      140 250 38 -
      GICL16 250000 1000 200 220 352 282 680 595 465 640 501 10 58 80 50 52.22 1131
      240 250 260 410 330 38 -
      280 470 380 38
      GICL17 280000 980 220 352 282 720 645 495 672 512 10 74 80 50 69 1305
      240 250 260 410 330 39 -
      280 330 470 380
      GICL18 355000 900 240 250 260 410 330 775 675 520 702 524 10 46 - 50 96.19 1626
      280 300 320 470 380 41
      GICL19 450000 830 260 410 330 815 715 560 744 560 10 57 - 50 115.6 1773
      280 300 320 470 380 41
      340 550 450
      GICL20 500000 790 280 300 320 470 380 855 755 585 786 595 13 44 - 50 167.41 2263
      340 360 550 450
      GICL21 630000 750 300 320 470 380 915 795 620 808 611 13 59 - 50 215.7 2593
